Модель ADP-5090

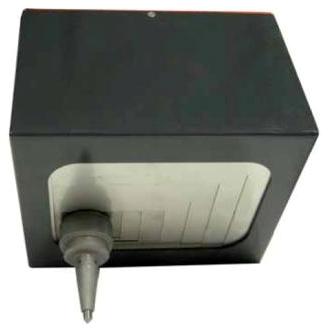

МАРКИРОВОЧНАЯ ГОЛОВКА ADP 5090

Головка ADP 5090 имеет рабочую область маркировки 50 х 90 мм. Рабочий инструмент – игла, перемещаемая шаговыми двигателями с высокой точностью вдоль осей X и Y.
Оригинальная конструкция сдвижных металлических шторок в нижней части головки защищает внутренние механизмы головки от возможных загрязнений, что позволяет использовать головку в цехах с тяжелыми условиями эксплуатации.

На крышке корпуса расположены четыре резьбовых отверстия для монтажа головки: для крепления съемных ручек, для крепления головки к станине или для крепления собственного кронштейна головки при ее интеграции в производственную линию.

Существует два типа маркировочных головок ADP 5090, в зависимости от типа привода исполнительного механизма:

• с пневмоприводом ADP 5090P;
• с электроприводом ADP 5090E.

Масса маркировочной головки 4,5 кг. Габаритные и присоединительные размеры головки приведены в общем каталоге.

КОНТРОЛЛЕР АС500

Реально инновационный, современный контроллер, самостоятельно управляющий процессом маркировки. Оснащен 7-дюймовым сенсорным дисплеем.  Встроенное в контроллер программное обеспечение и широкий цветной экран позволяет создавать сложные шаблоны маркировки без использования внешнего ПК, в том числе с графическими объектами (*.dxf), двумерными кодами (QR, DataMatrix), а также самостоятельно создавать уникальный серийный номер, вести сквозную нумерацию, вставлять в шаблоны маркировки  "дату/время", номер смены  и многое другое.

Внутренняя флэш-память 32 Мб, расширяемая с помощью обычного USB-накопителя, может хранить тысячи программ маркировки. Использование флэш-памяти в качестве оперативного запоминающего устройства гарантирует сохранность программ и шаблонов маркировки даже в случае перебоев в электропитании.

Контроллер полностью русифицирован (в отличие от большинства конкурентов).

КОНТРОЛЛЕР АС250

Контроллер АС250 предназначен для автономного использования в случаях, когда не требуется интеграции оборудования в производственную линию. Способен хранить в памяти до 8-ми шаблонов маркировки. Простая и компактная конструкция: идеальный "бюджетный" выбор для ежедневной эксплуатации.

При этом за счет подготовки шаблонов на удаленном персональном компьютере минимизирован риск возможной ошибки оператора.

СТАНИНА И РАБОЧИЙ СТОЛ (опционально)

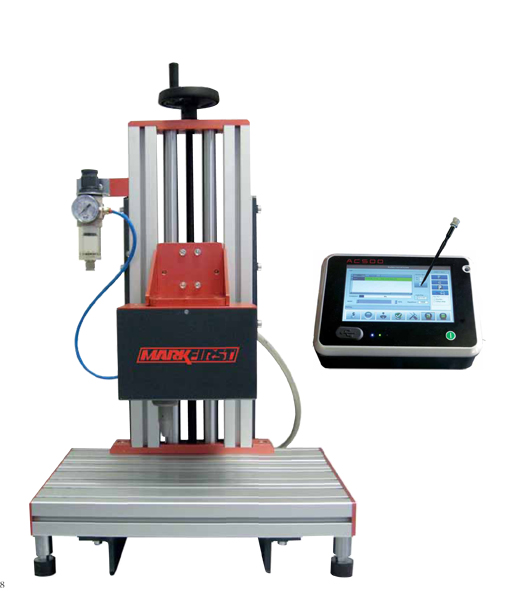

Для настольного использования  система ADP 5090 комплектуется станиной со встроенными механизмом вертикального перемещения маркировочной головки и рабочим столом - для маркировки шильдиков, табличек, небольших деталей.

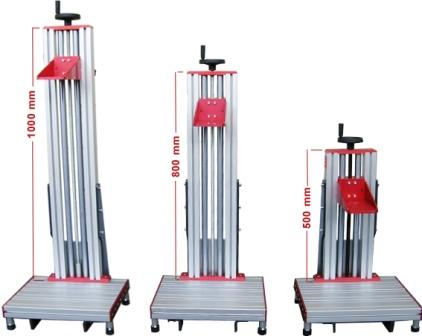

Мы предлагаем станины четырех типоразмеров: высотой 500, 800, 900 и 1100 мм.

Также существует версия с усиленной конструкцией станины.

РУКОЯТКА-ДЕРЖАТЕЛЬ (опционально)

Рукоятка-держатель маркировочной головки со встроенной кнопкой запуска и установочной рамкой входит в комплект переносной версии аппарата ADP 5090.

ТВЕРДОСПЛАВНЫЕ ИГЛЫ

Твердосплавные иглы для маркировки различных материалов и технологических режимов, диаметром от 3 до 18 мм. В стоимость аппарата ADP в стандартном комплекте поставки уже включена цена одной cтандартной иглы и ее картриджа (на выбор заказчика система комплектуется иглой DOT3 /  DOT6 / VIBRO3).

Для глубокой маркировки предназначены иглы DOT12 и DOT18 (диаметром 12 и 18 мм соответственно). Для виброрежима - иглы VIBRO3 и VIBRO4. Для обычных применений в маркировке используются стандартные иглы DOT3 или DOT6. Рекомендуем приобрести комплект из нескольких игл различных длин и диаметров, "на все случаи жизни": цены на иглы составляют от 12 900,00 руб. (игла DOT3, диаметром 3 мм) до 61 163,00 руб. (игла DOT18, диаметром 18 мм).

Средний срок службы одной иглы, исходя из опыта эксплуатации, составляет 1...1,5 года, и зависит от твердости обрабатываемых материалов и условий работы.

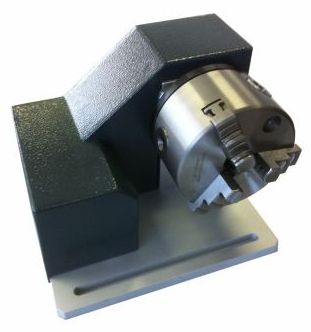

РОТОРНОЕ УСТРОЙСТВО (опционально)

Роторное устройство предназначено для закрепления детали при нанесении маркировки по окружности.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

В отличие от большинства конкурентов, наш программный комплекс полностью русифицирован.

Основные функции и возможности программного пакета:

• Использование ярлыков для легкого доступа;
• Языковой пакет на 40 языков;
• Линейный и изогнутый текст;
• Простые геометрические формы (линии, дуги, окружности);
• Загрузка файлов Autocad (DXF);
• Загрузка файлов с рисунками (BMP);
• Загрузка шрифтов TTF;
• 2D-код (DataMatrix, QR-код)
• Режим "Пауза";
• Режим "Перемещение";
• Режим "Комментарий" (дополнительная информация для оператора);
• Режимы маркировки: "быстрый / стандартный / высококачественный";
• Графическая визуализация;
• Вставка;
• Персонализация с помощью кодов смены, месяца, года;
• Симуляция маркировки для каждого объекта;
• Симуляция маркировки для всего проекта в целом;
• Поддержка очередности маркируемых объектов;
• Развитая система связи с внешними устройствами;
• Программируемое обслуживание;
• Ведение статистики маркировок;
• Ведение журнала нештатных ситуаций;
• Простая система проверки доступной памяти;
• Резервное сохранение настроек и маркировочных проектов.
