Модель ADP-120160
Ударно-точечные системы серии ADP производства итальянской компании "Automator International" предназначены для нанесения прямой неудаляемой маркировки на различные материалы (преимущественно на металлы и их сплавы) с помощью иглы, управляемой контроллером, под действием сжатого воздуха. Существует вариант маркировочной головки с электромеханическим приводом исполнительного механизма.
Встроенное программное обеспечение контроллера позволяет легко настраивать параметры наносимой информации: высоту и ширину символов, расположение в окне маркировки, выбирать шрифт, режимы работы и связи. Игла перемещается вдоль двух осей X и Y с помощью шаговых двигателей, которые позволяют осуществлять точное позиционирование внутри маркировочного окна.
ДОСТОИНСТВА иглоударных систем ADP 120160
 |
Европейский производитель! Все аппараты производятся в Италии, на машиностроительном предприятии компании «AUTOMATOR», образованном в 1948 году; |
 |
Большое поле маркировки: 120 х 160 мм! |
 |
Возможность нанесения глубокой маркировки, а также микромаркировки; |
 |
Возможность использования одной и той же маркировочной головки как в стационарном варианте, так и в портативной версии системы (система «Два-в-Одном»); |
 |
Полностью русифицированные интерфейс управляющего контроллера AC500 и программный комплекс для контроллера АС250; |
 |
Возможность маркировки поверхности с перепадом высоты маркируемой поверхности до 15 мм (с удлиненной иглой); |
 |
Возможность выбора типа привода исполнительного механизма: электромеханический или пневматический; |
 |
Конкурентная цена: всего 307 840 руб.* с НДС! |
* с контроллером АС250, по состоянию на июнь 2019 г.
Стандартная комплектация системы ADP 120160
 |
Опционально поставляются:
|
Скачать:
ТЕХНИЧЕСКОЕ ОПИСАНИЕ системы ADP 120160 (в формате PDF)
Общий КАТАЛОГ иглоударных систем ADP (6 Мб, формат PDF)
В аппаратах ADP применяются две технологии маркировки:
Режим "Управляемой точки"
Программное обеспечение контроллера позволяет наносить символы в режиме, при котором для каждой конкретной точки головка активирует клапан, ответственный за перемещение иглы. Настройка параметров позволяет оператору задавать плотность точек на 1 см2.
Режим управляемой точки рекомендован для неровных поверхностей, для глубокой или скоростной маркировки.
Режим "Виброточки"
Клапан, управляющий иглой, постоянно работает в открытом режиме в процессе нанесения маркировки. За счет попеременного действия сжатого воздуха и возвратной пружины внутри картриджа, игла начинает вибрировать, нанося удары по маркируемой поверхности. Режим "виброточки" рекомендован для случаев маркировки большого количества изделий с высокой скоростью и высоким качеством.
ОПИСАНИЕ КОМПОНЕНТОВ СИСТЕМЫ ADP 120160
|
МАРКИРОВОЧНАЯ ГОЛОВКА ADP 120160 Головка ADP 120160 имеет рабочую область маркировки 120 х 160 мм. Рабочий инструмент – игла, перемещаемая с высокой точностью вдоль осей X и Y. На крышке корпуса расположены четыре резьбовых отверстия для монтажа головки: для крепления съемных ручек, для крепления головки к станине или для крепления собственного кронштейна головки при ее интеграции в производственную линию. Существует три типа маркировочных головок ADP 120160:
Масса маркировочной головки 7,5 кг. Габаритные и присоединительные размеры головки приведены в общем каталоге машин ADP.
|
 |

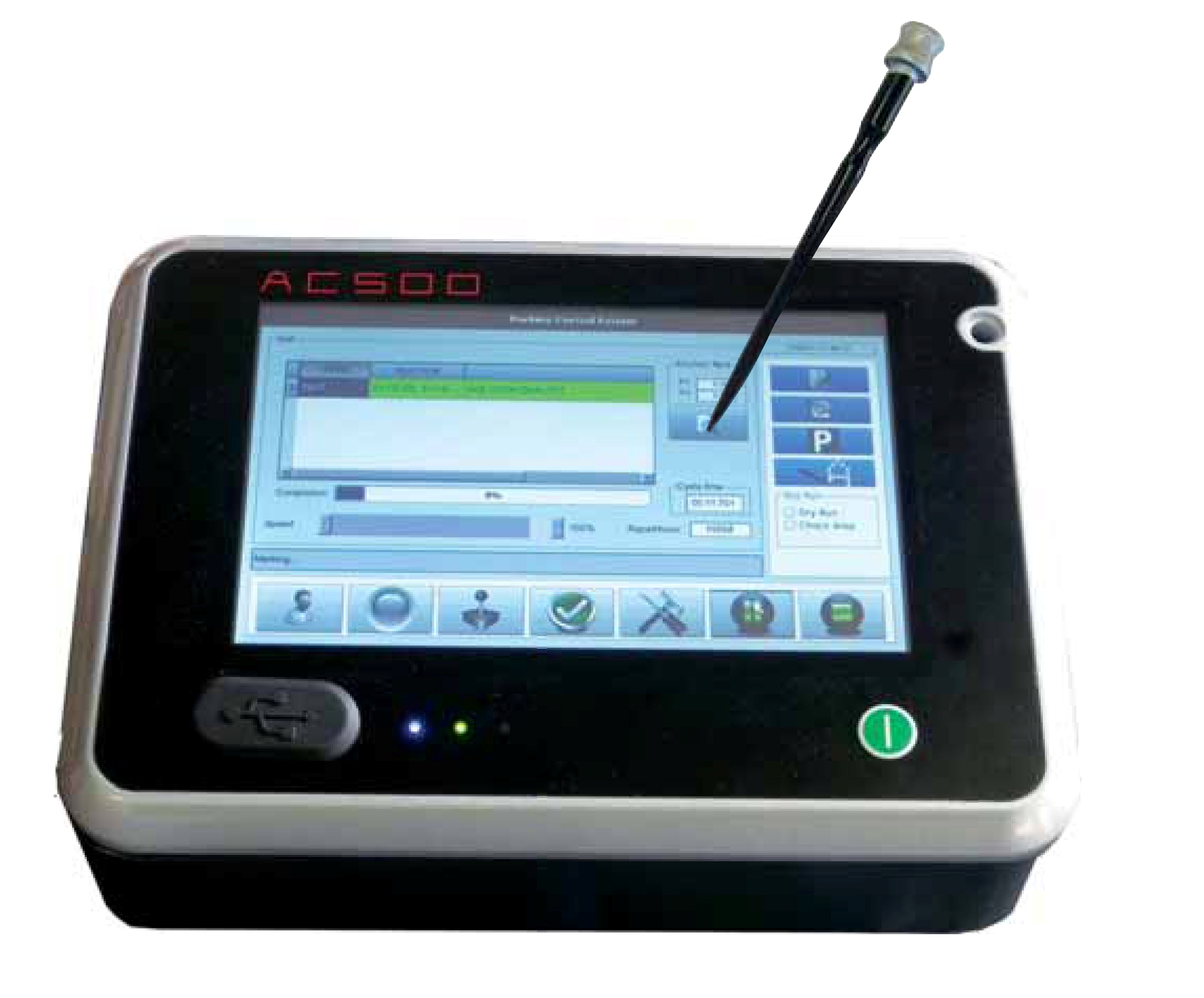

КОНТРОЛЛЕР АС500 Реально инновационный, современный контроллер, самостоятельно управляющий процессом маркировки. Оснащен 7-дюймовым сенсорным дисплеем. Встроенное в контроллер программное обеспечение и широкий цветной экран позволяет создавать сложные шаблоны маркировки без использования внешнего ПК, в том числе с графическими объектами (*.dxf), двумерными кодами (QR, DataMatrix), а также самостоятельно создавать уникальный серийный номер, вести сквозную нумерацию, вставлять в шаблоны маркировки "дату/время", номер смены и многое другое. Внутренняя флэш-память 32 Мб, расширяемая с помощью обычного USB-накопителя, может хранить тысячи программ маркировки. Использование флэш-памяти в качестве оперативного запоминающего устройства гарантирует сохранность программ и шаблонов маркировки даже в случае перебоев в электропитании. Контроллер полностью русифицирован (в отличие от большинства конкурентов). |
 |
КОНТРОЛЛЕР АС250 Контроллер АС250 предназначен для автономного использования в случаях, когда не требуется интеграции оборудования в производственную линию. Способен хранить в памяти до 8-ми шаблонов маркировки. Простая и компактная конструкция: идеальный выбор для ежедневной эксплуатации. При этом за счет подготовки шаблонов на удаленном персональном компьютере минимизирован риск возможной ошибки оператора.
|
 |

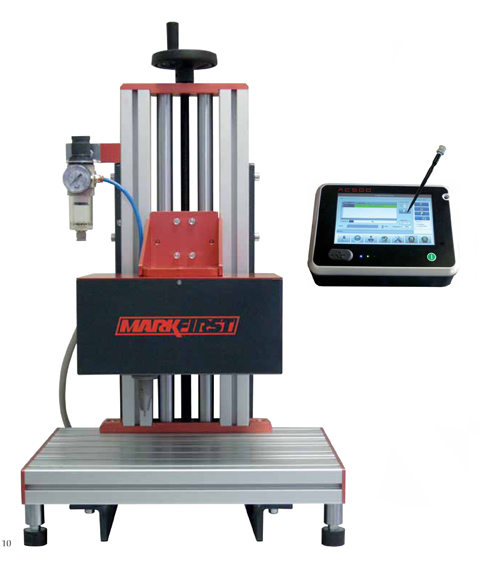

СТАНИНА И РАБОЧИЙ СТОЛ (опционально) При стационарном использовании система ADP 120160 комплектуется станиной со встроенными механизмом вертикального перемещения маркировочной головки и рабочим столом для маркировки шильдиков, табличек, небольших деталей. Мы предлагаем станины четырех типоразмеров: высотой 500, 800, 900 и 1100 мм. Также существует версия с усиленной конструкцией станины.
|
 |

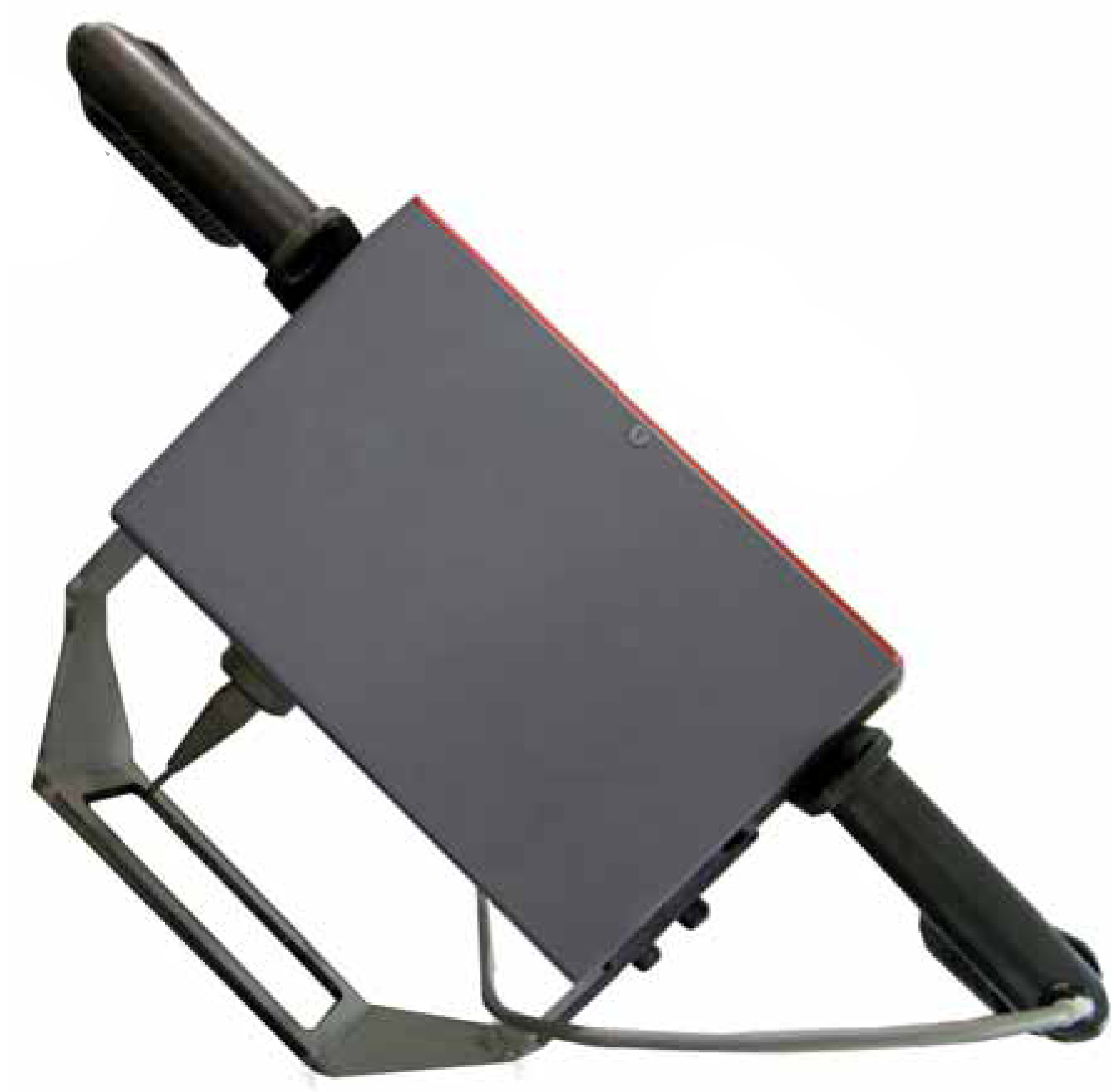

РУКОЯТКА-ДЕРЖАТЕЛЬ (опционально) Рукоятка-держатель маркировочной головки со встроенной кнопкой запуска и установочной рамкой входит в комплект переносной версии аппарата ADP 120160.
|
 |

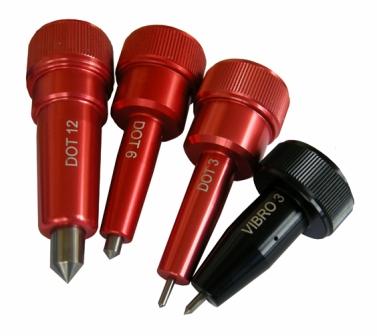

ТВЕРДОСПЛАВНЫЕ ИГЛЫ Твердосплавные иглы и картриджи для маркировки различных материалов при различных режимах, диаметром от 3 до 18 мм. В стоимость аппарата ADP в стандартном комплекте поставки уже включена цена одной cтандартной иглы и ее картриджа (на выбор заказчика система комплектуется иглой DOT3 / DOT6 / VIBRO3). Для глубокой маркировки предназначены иглы DOT12 и DOT18 (диаметром 12 и 18 мм соответственно). Для виброрежима - иглы VIBRO3 и VIBRO4. Для обычных применений в маркировке используются стандартные иглы DOT3 или DOT6. Рекомендуем приобрести комплект из нескольких игл различных длин и диаметров, "на все случаи жизни": цены на иглы составляют от 12 900,00 руб. (игла DOT3, диаметром 3 мм) до 61 163,00 руб. (игла DOT18, диаметром 18 мм). Средний срок службы одной иглы, исходя из опыта эксплуатации, составляет 1...1,5 года, и зависит от твердости обрабатываемых материалов и условий работы.
|
 |

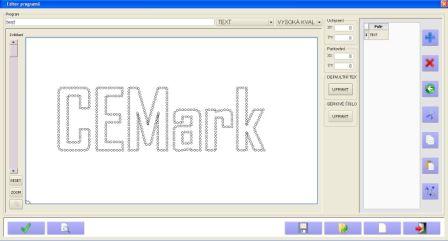

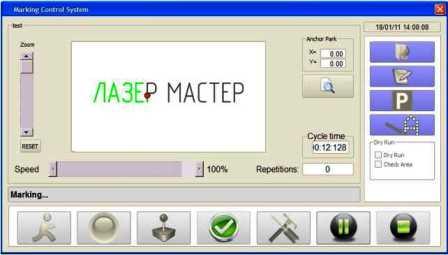

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ В отличие от большинства конкурентов, наш программный комплекс полностью русифицирован. Основные функции программного обеспечения:
|
