Стандартные рабочие места

     Для каждого типа лазеров можно выбрать один из возможных стандартных корпусов операторских рабочих мест. В зависимости от типа лазера и требований к рабочему месту маркировщика мы предлагаем от 3-х до 7-ми вариантов комплектации рабочего места. Выбор варианта корпуса лазера зависит от потребностей клиента и той продукции, которую нужно маркировать.

     Базовые варианты VIS, NanoVIS, LUX  предназначены для интеграции в производственную линию. В базовой поставке - это установки 4-го класса безопасности (для выполнения требований техники безопасности в процессе использования установки необходимо использовать защитный кожух и предохраняющие элементы). Модели OPERA, REGINA, REX и  SUPERIOR имеют 1-й класс безопасности, т.е. полностью защищают оператора.

     Прайс-лист на различные виды лазеров в различных типах корпусов Вы можете скачать здесь. При необходимости Вы можете познакомиться с подробными техническими параметрами лазерных источников. Образцы лазерной маркировки и гравировки находятся в наших фотогалереях.

   Скачать ПРАЙС-ЛИСТ на стандартные рабочие места



Варианты корпусов стандартных рабочих мест

NanoVIS

NanoVIS

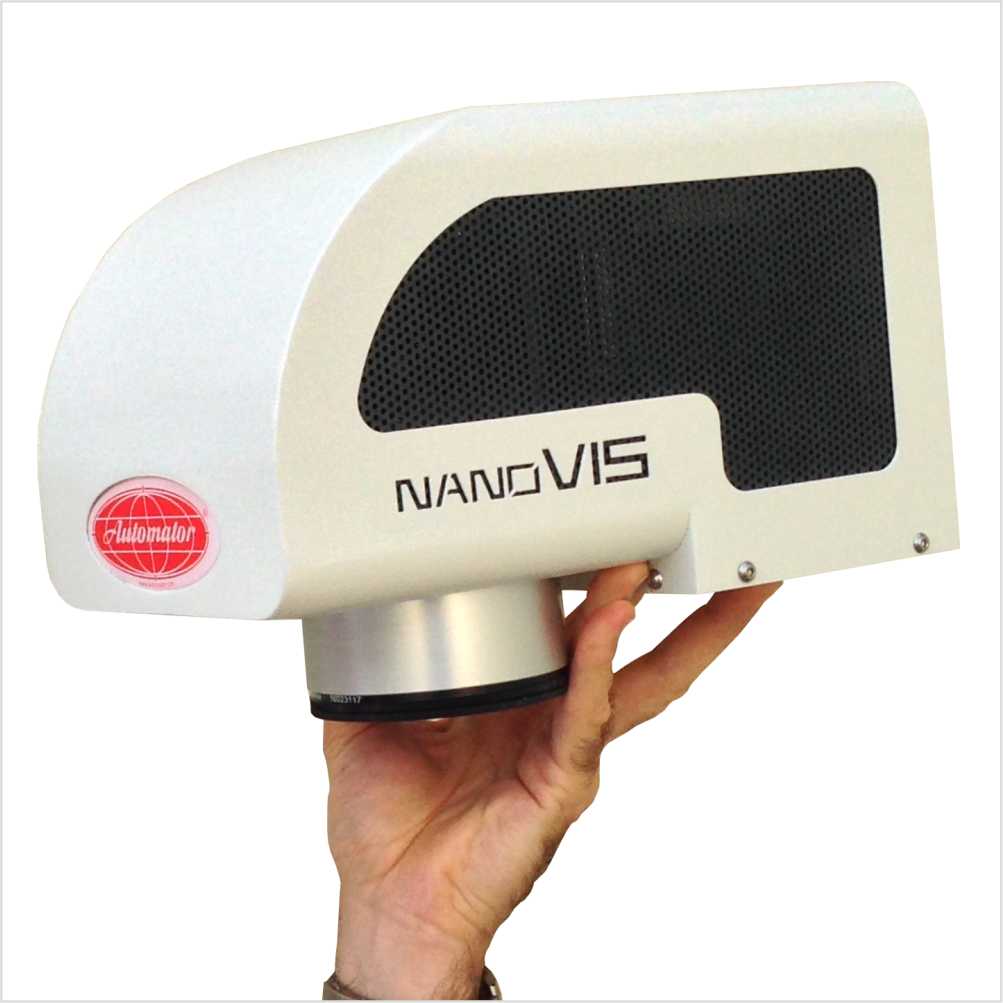

Модель NanoVIS представляет собой сверхкомпактный и сверхлегкий лазер швейцарского производства, использующий революционную лазерную технологию автоматического управления частотой.

Данная лазерная система является инновационной разработкой, одинаково хорошо подходящей как для интеграции в производственную линию, так и для использования в качестве автономного рабочего места.

NanoVIS является частью новой линейки продукции, разработанной на основе эксклюзивной лазерной технологии A-Waveтм компании Automator, позволяющей резко улучшить соотношение “цена/качество” и получить результаты, сравнимые с гораздо более дорогостоящими системами. NanoVIS показывает превосходные результаты при маркировке разнообразных материалов: пластиков, металлов и их сплавов, анодированных и окрашенных поверхностей, керамики, поликарбоната, кожи и многих других.



Новейшая   технология   Automator-WaveTM    с автоматически   настраиваемой частотой лазерного источника   позволяет  маркировать  пластики аналогично волоконному лазеру  мощностью  10 Вт,  а черный металл -  аналогично 20 Вт!  Электронные и оптические компоненты, совместно со сканирующей головкой интегрированы в единый корпус.    Лазер YVO4 NanoVIS  "Все-в-одном" в настоящее время - самый миниатюрный, и одновременно - самый дешевый в мире!

NanoVIS - мощный и экономичный лазер: экономит до 40% капиталовложений! Прекрасно маркирует металлы и их сплавы, анодированный и полированный алюминий, бумагу, керамику, дерево, кожу, пластики, поликарбонат, силикон и окрашенные материалы.

 Скачать:

 Техническое описание NanoVIS в формате PDF



Техническая спецификация NanoVIS



Применяемая технология A-Waveтм

Лазерный источник Vanadat со сканирующей головкой и фокусирующей линзой

Длина волны, нм

1060 (с авторегулировкой частоты)

Габаритные размеры, мм

Основной блок 283х163х199

Блок питания 180х135х100

Вес

Основной блок  6 кг

Блок питания 2,6 кг

Зона маркировки, мм

70 х 70 (линза f110)

110 х 110 (линза f160 - стандарт)

180 х 180 (линза f254)

Блок питания

Два выхода: 24В (12А) и 5В (6А)

Управление

Встроенный программный комплекс

NanoVis

Класс защиты

Класс 4 - в стандартной поставке

Класс 1 – в алюминиевом боксе с оптическим фильтром

Класс защиты механических частей IP54

Позиционирование

Красный диод, длина волны 632 нм

VIS

VIS

Лазерный маркировщик VIS представляет собой очень компактный и легкий лазер, хорошо подходящий для интеграции в производственную линию.

Благодаря источнику излучения Vanadate Yvo4 лазер VIS наносит постоянную маркировку на такие материалы, как сталь, алюминий, анодированный алюминий, окрашенные металлы, латунь, пластик и многие другие. В практичном и компактном корпусе VIS собраны все необходимые компоненты: источник излучения, электронные схемы управления, маркировочная сканирующая головка.
VIS был разработан и производится в полном соответствии с Европейскими нормами и законами, которые компания Automator учитывает при выборе компонентов, а также в процессе производства и настройки своих изделий.

Переносной вариант лазера VIS:

Сканирующая головка

Сканирующая головка, интегрированная в корпус VIS по системе "Всё-в-одном", является устройством для управления движением лазерного луча в соответствии с маркировочным проектом. Сканирующая головка включает в себя систему зеркал, а также линзы, которые определяют область маркировки и фокусное расстояние до поверхности маркируемых изделий.

Фокусирующие линзы

В сканирующей головке лазера VIS могут быть установлены следующие линзы:
F100 – область маркировки 70x70 мм. Фокусное расстояние 100 мм
F160 – область маркировки 110x110 мм. Фокусное расстояние 184 мм
F254 – область маркировки 180x180 мм Фокусное расстояние 300 мм
Также могут быть установлены линзы другого размера после проверки и одобрения отделом разработки лазерных маркировочных систем компании Automator.

Конфигурация системы:

  • Лазерный источник излучения Yvo4 мощностью 5 Вт, 10 Вт, 20 Вт;
  • Сканирующая головка;
  • Фокусирующие линзы;
  • Аппаратное и программное обеспечение;
  • Внешний блок питания 24 В

Программное обеспечение:

Основные функции программного обеспечения:

  • Маркировка текста вдоль линии, текст по дуге и окружности;
  • Отрисовка линий, дуг, окружностей, других геометрических фигур;
  • Импорт графических файлов DXF, WNF;
  • Импорт растровой графики BMP, JPG, EPX, PCX, GIF;
  • Импорт системных шрифтов TTF ®;
  • Маркировка кодов DataMatrix, 2D-кодов;
  • Штрих-код (Code 39, Barcode, Code 93, Code128, EAN/UCC128, Interleaved 2 o 5 ITF, PostNet, Upla, Uple, EAN 8, EAN 13, Booklan)
  • Режим паузы;
  • Подсказки для оператора;
  • Графическая визуализация и функция предпросмотра шаблона маркировки;
  • Персонализация кодов смены, месяца, года, партии и т.п.
  • Автоматическая генерация серийных номеров;
  • Маркировка заливки/контура;
  • Шаблоны;
  • Внешний протокол связи;
  • База данных с параметрами маркировки;
  • Управление параметрами маркировки, такими как скорость, частота, мощность и т.д.

Скачать:

 Техническое описание VIS в формате PDF

 Техническое описание VIS в формате JPG

Техническая спецификация VIS

Обзор основных параметров модели VIS:

Размеры

360х173х167 мм

Вес

11 кг

Источник излучения

Волоконный лазер

Доступная мощность

5 Вт
10 Вт
20 Вт

Длина волны

1064 нм

Режим

TEM00

Напряжение питания

24 В

Допустимая влажность

10-85%

Диапазон рабочих температур

15-35°C

Конфигурация

Интегрируемая версия

Стационарная версия

Портативная версия

Lux

Lux

Модель Lux - компактный лазер, предназначенный для интеграции в производственную линию или для установки на специализированные станки. Эта модель относится к лазерам 4-го класса безопасности, поэтому для защиты оператора рекомендуется применение соответствующих элементов защиты: очков оператора, фильтров, боксов.

Маркировочный лазер поставляется в виде единой неразборной системы с встроенной маркировочной головкой (корпус "Все-в-одном"). В его состав входят оптические устройства (линза и зеркала), лазерный источник и электронные компоненты. Дополнительная стойка управления не требуется.

Основные характеристики LUX:

  • В этой комплектации поставляется только волоконный лазер YVO4 мощностью 5, 10 или 20 Вт.
  • LUX обеспечивает высокую интенсивность лазерного луча и маркировку с высоким разрешением;
  • В конструкции предусмотрен USB-порт для связи с любой системой управления (ноутбуком или управляющим ПК).
  • Не требуется внешнее охлаждение;
  • Текущее техническое обслуживание сводится только к регулярной очистке линз;
  • Предусмотрены разъемы ввода-вывода для упрощения соединения с блоком управления или производственной линией.

Скачать:

 Техническое описание в формате PDF (рус.)

 Техническое описание в формате JPG (рус.)

Техническая спецификация LUX

Размеры 170×570×360 мм
Вес < 30 кг
По выбору Ось Z (по выбору)
Горизонтальная площадка X/Y
Устройство вращения Theta (по выбору)
Поворотная площадка (по выбору)
Напряжение питания 110 / 220 В
Монитор 15 или 17 ЖК
Управление ПК или внешний блок управления производственным процессом



Устройство
вращения
Theta

Оси X, Y, Z

Поворотная
площадка
на 4 позиции

Opera

Opera

Лазер OPERA — самое небольшое по габаритам рабочее маркировочное место с классом безопасности  лазера 1! Его можно использовать для маркировки различных деталей при средних объемах производства.

Благодаря своей легкости и компактности эта система умещается на обычном рабочем столе:  электронные и силовые компоненты управления Opera собраны в едином корпусе.

Эта модель всегда поставляется с лазером YVO4 мощностью 5, 10 или 20 ватт. Площадь загрузки может быть оснащена устройством вращения.

Основные характеристики Opera:

  • Эта модель поставляется только с лазером YVO4
  • Поставляется в комплекте с устройством вертикального перемещения;
  • Площадь загрузки составляет 400×300 мм;
  • Размеры защитного окна 200×250 мм;
  • Класс безопасности лазера - 1;
  • Обеспечен легкий доступ к электронным устройствам связи через заднюю панель устройства

Скачать:

 Техническое описание OPERA  в формате PDF (рус.)

Техническое описание OPERA в формате JPG (рус.)

Техническая спецификация OPERA

Размеры

500×550×720 мм

Вес

< 40 кг

Площадь загрузки

400×300 мм

По выбору



Горизонтальная площадка X/Y

Устройство вращения Theta
(по выбору)

Поворотная площадка

Напряжение питания

110 / 220 В

Экран

Монитор или ноутбук (по выбору)

Пульт оператора

Клавиатура расположена под загрузочной площадкой



Устройство
вращения
Theta

Regina

Regina

Regina – новая лазерная система, разработанная специально для маркировки средних партий изделий, обладающих средними физическими размерами.

Regina - это компактное и надежное конструктивное решение, обладающее элегантным внешним видом;  подходит для заказчиков, нуждающихся в эффективной и точной маркировке.

Regina имеет 1 класс защиты от лазерного излучения.

Основные характеристики Regina:

  • Эта модель может использовать различные источники лазерного излучения (см. ниже)
  • В стандартную комплектацию включена ось вертикального перемещения лазера с ходом 300 мм
  • Область загрузки: 400 х 400 мм
  • Максимальная высота маркируемого изделия – 250 мм
  • Большое окно из защитного стекла для наблюдения за процессом маркировки
  • 1 класс защиты от лазерного излучения
  • Простой доступ к коннекторам на оборотной стороне лазерной установки.

Возможные конфигурации лазерного источника:

Диодный лазер:          5Вт / 10Вт / 20Вт
Волоконный лазер:    5Вт / 10Вт / 20Вт
СО2 лазер:                    10 Вт

Техническая спецификация REGINA

Габаритные размеры, мм

1000 x 783 x 603

Вес, кг

< 100

Опции (по выбору)

Устройство вертикального перемещения
(Входит в стандартную конфигурацию)

Ход до 300 мм
Ручное / Программное управление

Устройство горизонтального перемещения

да

Устройство вращения

Шпиндель устройства вращения
Программное управление
Шаговый двигатель

Поворотная площадка

нет

Напряжение питания, В

220

Дисплей

LCD монитор

Пульт

Клавиатура расположена под загрузочной площадкой

Rex

Rex

Модель RЕХ  -  последняя версия корпуса для системы лазерной маркировки, удобная для работы с деталями различного размера при средних объемах производства.

Лазерная система Rex представляет собой единое компактное устройство, объединяющее все компоненты.



Основные характеристики Rex:

  • Может использоваться как корпус для волоконного лазера, CO2 лазера, или для лазерного источника с диодной накачкой;
  • Рабочий ход устройства в вертикальной плоскости составляет 400 мм и позволяет маркировать детали различной формы и размеров;
  • Существует возможность перемещения в пределах 300 мм по осям X и Y в горизонтальной плоскости, что позволяет маркировать предметы, уложенные на столе в несколько рядов;
  • Поворотная площадка имеет от 2-x до 4-x позиций, диаметр ее составляет 800 мм;
  • Наличие устройства вращения (опция) позволяет маркировать детали цилиндрической формы;
  • Размеры загрузочной площадки -  800×800 мм.
  • Удобный эргономичный пульт оснащен регулируемым кронштейном, экраном и другим компьютерным оборудованием;
  • Общий электрический щит находится на задней панели лазерного устройства;
  • Легкость и быстрота ремонта и технического обслуживания;
  • Класс безопасности лазера - 1.

Скачать:

  Техническое описание REX в формате PDF (рус.)

  Техническое описание REX в формате JPG (рус.)

Техническая спецификация REX

Размеры

900×860×2000 мм

Вес



Загрузочная площадка

800×800 мм

По выбору

Устройство вертикального перемещения (включено)

Устройства горизонтального перемещения (по выбору)

Устройство вращения (по выбору)

Поворотная площадка (по выбору)

Напряжение питания

380 В, 50/60 Гц

Экран

15'' ЖК

Пульт

Эргономичный дизайн, регулируемый кронштейн



Горизонтальная площадка



Устройство вращения



Поворотная площадка

Superior

Superior

Модель Superior — стандартное рабочее место, разработанное как для маркировки большого количества изделий, так и для маркировки крупных деталей.

Superior — результат разработок опытных инженеров и эволюции дизайна, основанной на опыте производства аппаратов для лазерной маркировки. Это прекрасная система - надежная, безопасная, компактная и элегантная.

Основные характеристики Superior:

  • Может использоваться как корпус для волоконного лазера, CO2 лазера, или лазера с диодной накачкой.
  • Ход устройства вертикального перемещения составляет 400 мм и позволяет маркировать детали различной формы и размера.
  • Предусмотрена возможность перемещения в пределах 300 мм по горизонтальной оси, что позволяет маркировать предметы, уложенные на столе несколько рядов;
  • Поворотная площадка имеет от 2 до 4 позиций, ее диаметр составляет 800 мм;
  • Устройство вращения может использоваться для маркировки цилиндрических деталей;
  • Размер загрузочной площадки 800×800 мм;
  • В комплекте - удобный эргономичный пульт, оснащенный регулируемым кронштейном, экраном и другим компьютерным оборудованием;
  • Общий электрический щит находится на задней панели лазерного устройства;
  • Легкость и быстрота ремонта и технического обслуживания;
  • Класс безопасности 1.

Скачать:

 Техническое описание в формате PDF (рус.)

Техническое описание в формате JPG (рус.)

Техническая спецификация Superior

Размеры

1760×900×1780 мм

Вес

 650 кг

Загрузочная площадка

800×800 мм

По выбору

Устройство вертикального перемещения (включено)

Устройства горизонтального перемещения (по выбору)

Устройство вращения (по выбору)

Поворотная площадка (по выбору)

Напряжение питания

380 В, 50/60 Гц

Экран

15'' ЖК

Пульт

Эргономичный дизайн, регулируемый кронштейн

Горизонтальная площадка

Устройство вращения

Поворотная площадка

Alpha

Alpha

Модель Alpha, благодаря своим компактным размерам, особенно хорошо подходит для интеграции в производственную линию и в различные промышленные установки. Она может быть легко смонтирована в условиях дефицита свободного места, необходимого для размещения стойки управления. В данной модели стойка управления заменена компактным встраиваемым модулем, содержащим в себе все необходимые электронные компоненты. Лазер Alpha имеет 4 класс защиты, поэтому в производственной линии должны быть предусмотрены соответствующие меры защиты оператора.

Основные характеристики Alpha:

  • Любые типы источников лазерного излучения (см. ниже);
  • Простая и быстрая процедура обслуживания;
  • 4й класс защиты.

Возможные конфигурации:

Волоконный лазер:                  5Вт / 10Вт / 20Вт / 30Вт
Диодный лазер (Standard):    30Вт / 50Вт / 100Вт
Диодный лазер (Compact):    30Вт / 50Вт / 100Вт
CO2 лазер:                                  10Вт / 25Вт / 30Вт / 50Вт / 100Вт

Техническая спецификация ALPHA

 Габаритные размеры, мм

420 x 156 x 350

 Вес, кг

 < 30





Опции

(по выбору)

Устройство вертикального

перемещения

Ход  400 мм
Переключатель управления
Шаговый двигатель

Устройства горизонтального

перемещения

300 x 300 мм
Переключатель управления
Шаговый двигатель

Устройство вращения

Шпиндель устройства вращения
Переключатель управления
Шаговый двигатель

Поворотная площадка

Ø 800 мм
2 или 4 позиции
или другое количество по желанию клиента

 Напряжение питания

380 В; 50/60 Гц

 Дисплей

LCD монитор

 Пульт

Двунаправленный порт

Integra

Integra

Модель Integra — предназначена для установки в поточную линию или на специализированный агрегат. В эту конфигурацию входят лазерный пистолет (маркировочная головка) и штатив (отдельный элемент управления со всеми электрическими компонентами и компонентами ПЛК). Эта модель маркировочного лазера имеет класс безопасности лазера 4, поэтому при включении ее в производственный процесс необходимо закрывать лазерную маркировочную головку соответствующим кожухом.

Основные характеристики Integra:

  • Любой вид лазерного источника любой мощности.
  • Легкость и быстрота ремонта и технического обслуживания.
  • Класс безопасности 4.

Скачать:

 Техническое описание Integra в формате PDF (рус.)

 Техническое описание Integra в формате JPG (рус.)

Техническая спецификация Integra

Размеры

520×720×1150 мм

Вес



Загрузочная площадка

-

По выбору

Устройство вертикального перемещения (включено)

Устройства горизонтального перемещения (по выбору)

Устройство вращения (по выбору)

Поворотная площадка (по выбору)

Напряжение питания

380 В, 50/60 Гц

Экран

15» электронно-лучевой монитор

Пульт

Отдельное изделие, регулируемое положение
